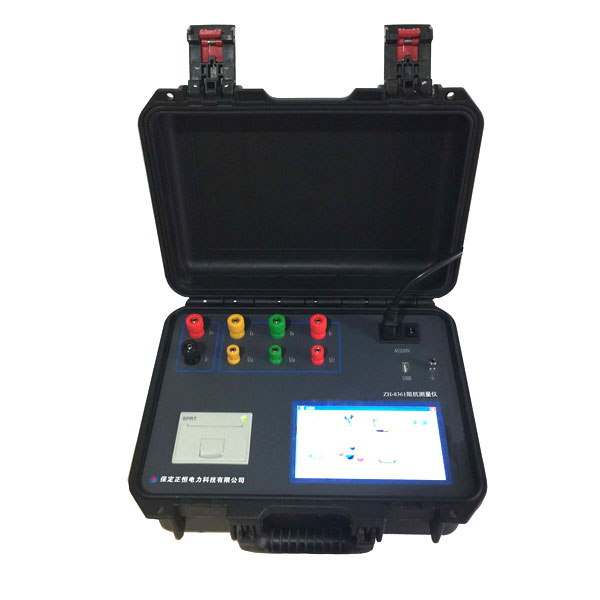

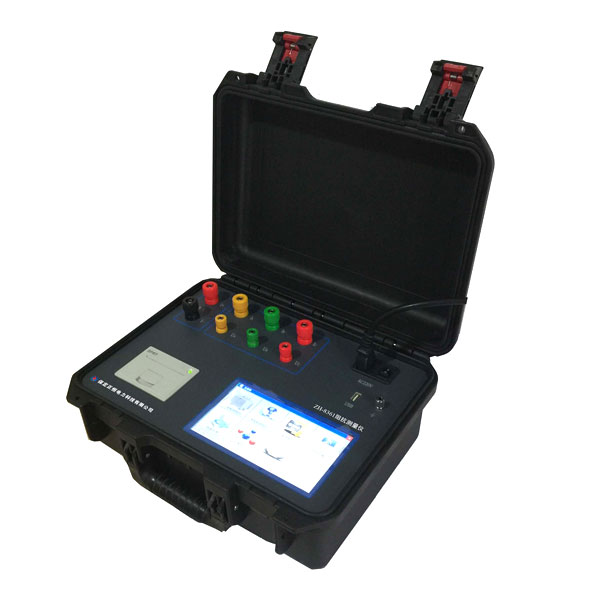

阻抗测量仪

一、产品描述

阻抗测量仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，是常规试验项目中的基本项目。其原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

二、主要功能及特点

1、三相短路阻抗的测量： 显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2、单相短路阻抗的测量:  除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。

3、零序阻抗的测量： 零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

4、仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。

5、一次性接线，不用倒接测试线便可自动完成三相测试。

6、仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。

7、具有输出限流功能，适用于任意阻抗的试品。

8、不用外接调压器，便可对被测试品进行测量。

9、具有测量电感的功能。

10、日历、时钟功能，可进行时间校准。

11、仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。

12、仪器备有232接口，可外扩功能。

13、仪器自带打印机，可打印显示数据。

14、内置不掉电存储器，可储存160组测量数据。

15、仪器备有U盘接口，用于存取测试数据。

三、主要技术指标

(1)基本量程

1、电压(量程自动)：15 ～ 400V±（读数×0.2%+3字）±0.04%(量程)

2、电流(量程自动)：0.10～20A±（读数×0.2%+3字） ±0.04%(量程)

3、功率：COSΦ ＞0.15±（读数×0.5% +3字）

4、频率(工频)：45～65(Hz) 测量精度：±0.1%

5、短路阻抗：0～100%    测量精度：±0.5%

6、重复稳定度：比差 ＜0.2%， 角差 ＜0.02°

7、仪器显示：5位数字

(2)仪器其他参数

1、仪器保护电流：测试电流大于18A，仪器内部继电器断开，过流保护。

2、环境温度： -10℃～40℃

3、相对湿度： ≤85%RH

4、工作电源： AC 220V±10%   50Hz±1Hz

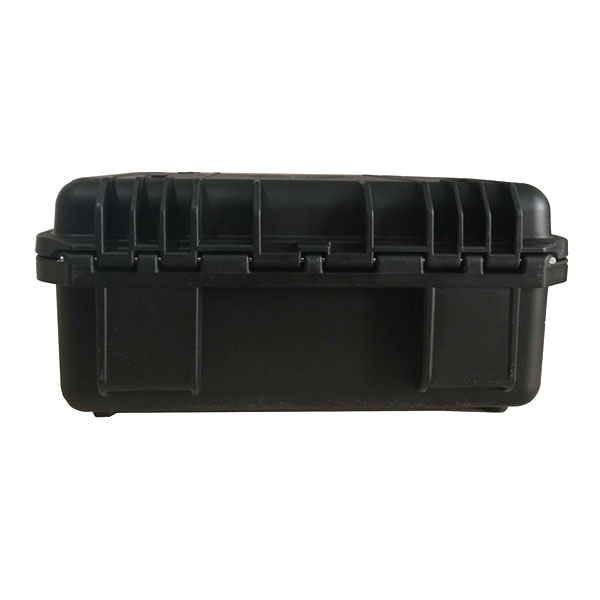

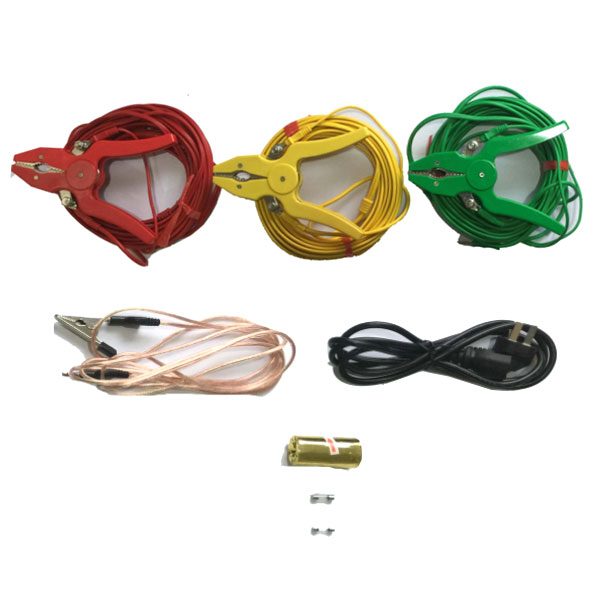

5、外形尺寸： 主机360*290*170   配件箱360*290*170

6、仪器重量： 主机：4.9KG   配件箱：5.1KG
